GreenBono Modul 3f proudového snímače do 50A

Detailní popis produktu

Třífázový měřící modul proudu uzpůsobený k instalaci na DIN lištu se vyrábí ve dvou provedeních:

• rozsah 50A (zatěžovací odpor 68Ω)
• rozsah 100A (zatěžovací odpor 33Ω)

(Obě provedení se od sebe liší velikostí hodnoty zatěžovacího odporu).

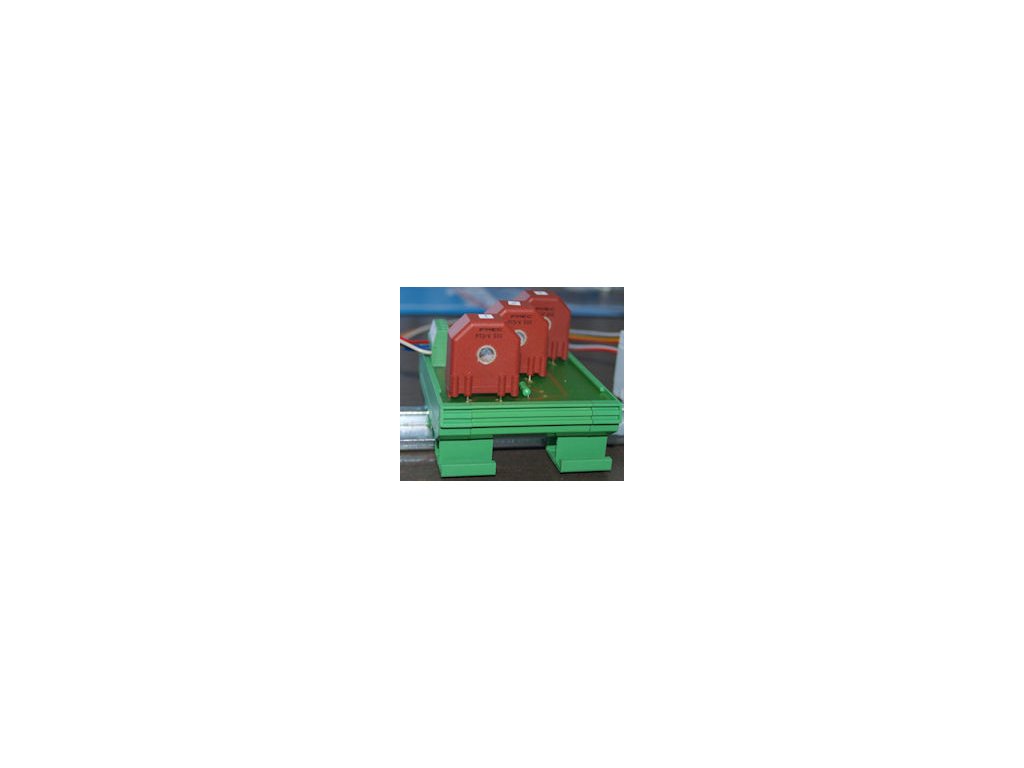

Modul 3f proudového snímače do 50A

• rozměry: 67x82x55mm (š,v,h), průvlaky d=6mm
• Průvlaky měřícími transformátory neprovádějte drátovými vodiči, ale lanky průřezu 6 mm²! Lanko H07V-K (CYA) 6 mm² trvale snese 58A a má průměr 5mm.
  Měřící transformátory totiž mají otvor o průměru 6mm a nejsou příliš mechanicky odolné. Manipulace s tvrdými či tlustými vodiči často vyžaduje užití značné síly, při čemž snadno dojde k vylomení transformátorů z plošného spoje a utržení jejich sekundárních vývodů (zalitých v pryskyřici-oprava je obvykle nemožná).
  Lanko je ve srovnání s tvrdým drátem výrazně ohebnější a nevyžaduje násilí, přitom elektrickými parametry se od drátu nijak neliší
• Výstupní signál ze snímače je analogový, má charakter střídavého napětí v rozsahu 0-2V (sekundár měřícího transformátoru proudu je zatížen odporem řádu desítek Ohmů, signál se snímá z tohoto odporu). Napěťový signál je zpracováván A/D převodníkem mikroprocesoru (odpor vstupu = 30k), čili odpor vodičů propojovacího kabelu od snímače ke Greenbonu prakticky nemá vliv na přesnost měření.
  Vzdálenost mezi snímačem a Greenbonem může být až v řádu stovek metrů. Důležité je ale zajistit odolnost kabelu vúči cizímu napětí. Nezbytné je proto použití stíněného kabelu (stínění připojit na potenciál PE na straně u GreenBona) a vyloučení souběhu se silovými kabely. Při použití kabelu s kroucenými páry (UTP, FTP) použijte vždy barevný vodič z páru jako "živý", všechny bílé pak jako společný vodič(uzel hvězdy).

Modul 3f proudového snímače do 100A

je obdobou předchozího modulu, používá ovšem větší proudové transformátory s otvorem d=10mm, celkově je o 15mm širší a o dvě stovky dražší.

rozměry: 82x82x55mm (š,v,h), průvlaky d=10mm
