GWL/POWER kabel s oky M8 (8pin)

Detailní popis produktu

GWL/POWER kabel s oky M8 (8pin)

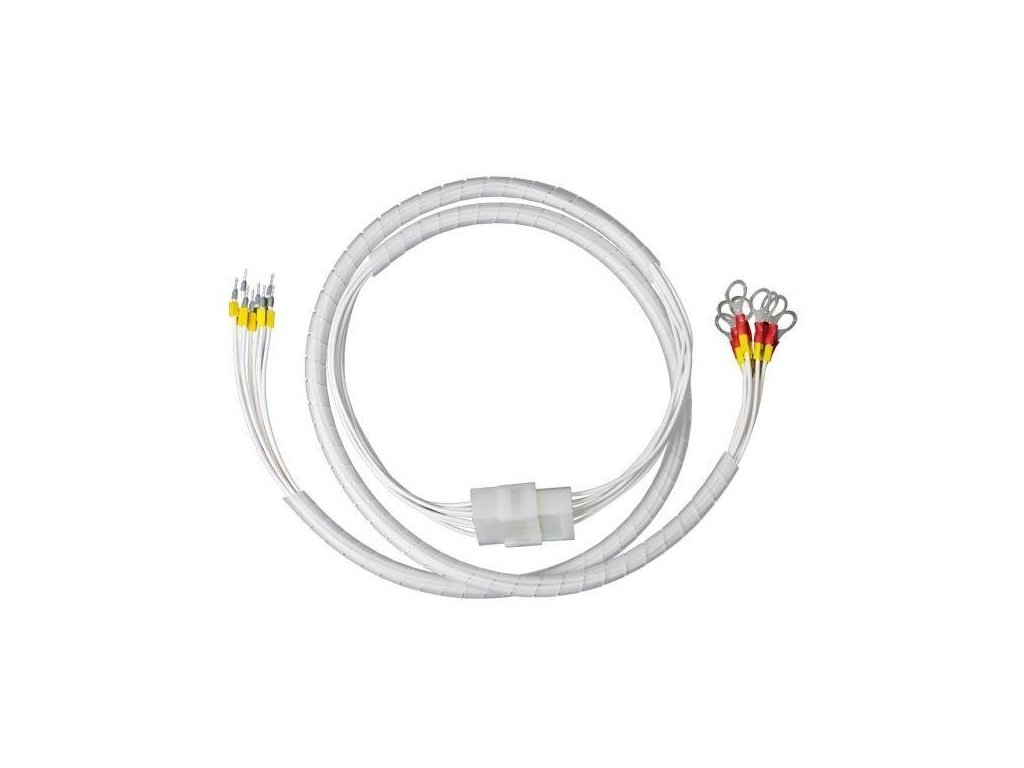

Propojovací kabel s oky M8 pro modul CPM (12/24/48 V). Vodičový svazek slouží k propojení jednotlivých článků baterie s modulem BMS (Battery Management System). Skládá se z příslušného počtu vodičů ve spirálové bužírce a spojovacích konektorů ve společném pouzdře. Volná strana vodičů se zásuvkou (female) je ukončena oky pro připojení k baterii, volná strana vodičů se zástrčkou (male) je ukončena dutinkami pro připojení do svorek BMS. Ukončení vodičů jsou očíslovaná podle pořadí článků.

Možnosti použití:
Pro různé druhy centrálních modulů BMS, balancérů a baterií, které jsou ukončeny šroubovacími svorkami. Svazky lze řadit aditivně pro jakýkoliv počet článků. Do počtu 16 je zajištěna nezaměnitelnost konektorů.
Originální návazný produkt pro připojení produktu GWL/modular CPM k bateriím Winston, resp. propojení modulů BPE (Battery Pack Flexi) a BMS (Battery Management System).

• Pro baterie s vývody se závitem M6 až M12
• Pro BMS s připojovacími svorkami od 1 mm² (lze individuálně upravit)
• Pro balancovací proudy do 5 A
• Základní svazek pro 4 články, GND a celkové Plus (šest vodičů)
• Aditivní svazek pro 4 články (čtyři vodiče)
• Aditivní svazek pro 8 článků (osm vodičů)

ZÁKLADNÍ SPECIFIKACE

Konektory: M8 Female/Male
Počet vodičů ve svazku: 8
Délka svazku female: 0,8 m
Délka svazku male: 0,8 m
Průřez vodičů: 0,75 mm²
Spojovací konektory: Faston 6,3 mm
Vnitřní průměr oka: 8 mm
Dutinka: 1 mm
Hmotnost kompletního svazku: 180 g
