Rozšiřující modul Tinycontrol LANKON-088

Detailní popis produktu

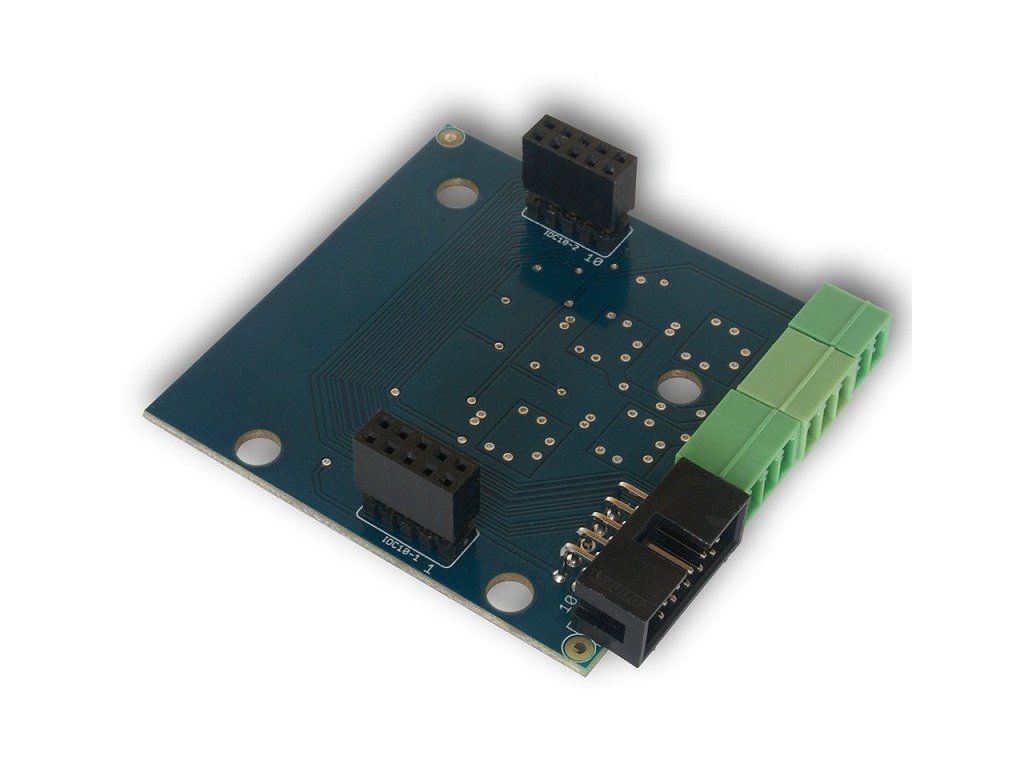

Tinycontrol LANKON-088

Rozšiřující deska smlouží pro PWM ovládání spotřebiče včetně možnosti vypnutí/zapnutí pomocí výkonných MOSFET tranzistorů. Těmi je možné ovládat zařízení s proudovým odběrem 1 až 4 A (celkový proud nesmí přesáhnout 4A).
Napájení rozšřující PWM desky je řešeno samostatně a jeho hodnota je zároveň výstupním napětím. Pomocí této desky lze řídit celkem 10 výstupů: OUT 0 - 5 a PWM 0 - 3.

Příklady použití:

• Regulace jasu LED pásků včetně RGB
• Regulace jasu malých žárovky
• Řízení otáček stejnosměrných motorů

Specifikace:

• Počet kanálů PWM: 4
• Řídící funkce funkce: ON / OFF / PWM (pro napájení)
• Napájení: 9 ÷ 30V
• Maximální proud výstupu: 1A x 4 kanály nebo 1 kanál 4A
• Rozměry (bez konektorů): 60 x 68 mm
• Hmotnost: 20 g

Způsob zapojení k LAN ovladači v3 naleznete v manuálu.
