Senzor Tinycontrol LANKON-073

Detailní popis produktu

Tinycontrol LANKON-073

Neinvazivní proudový transformátor SCT-013-030 pro měření proudu nepřímou metodou. Výstupní střídavé napětí je úměrné proudu v hlavním vodiči a je určen pro LAN ovladač V3. Měření je nutné právádět pouze na jednom vodiči a ne na celém kabelu kde teče proud oběma směry.

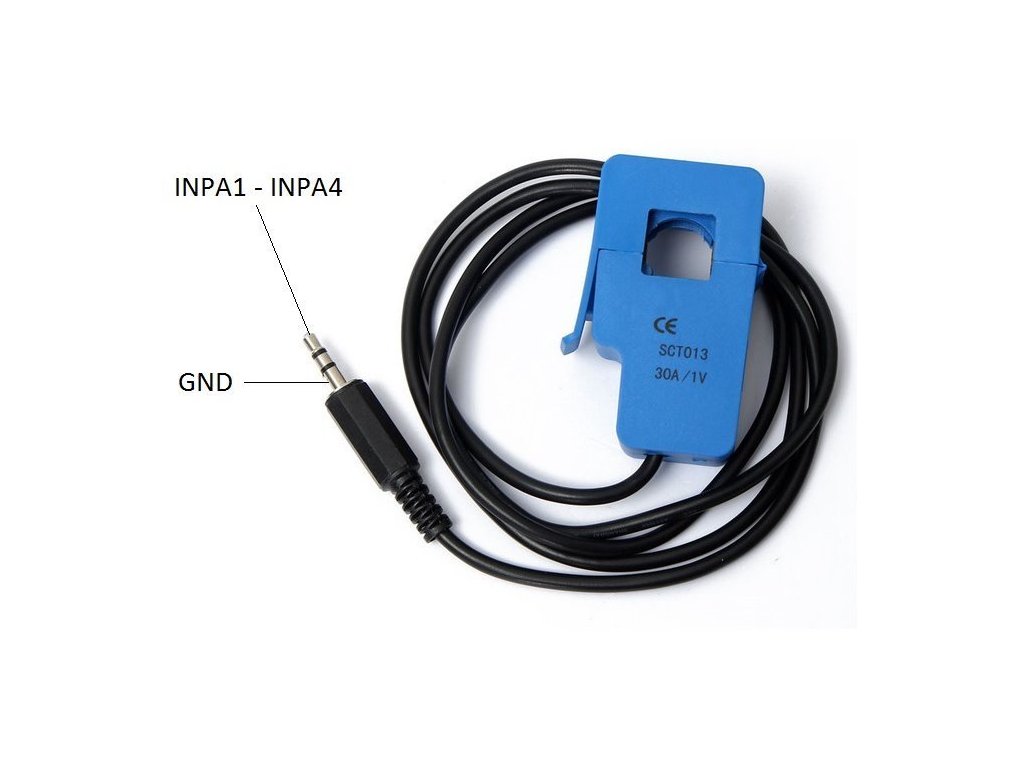

Senzor se připojuje na vstupy INPA1-4 a GND pro tyto vstupy. Je dodáván včetně 3,5 mm jack konektoru (samec), který je možné ustřihnout v požadované délce nebo k LAN ovladači připojit 3,5 mm jack konektor (samice) se zapojením viz fotky.

TECHNICKÉ SPECIFIKACE

AC rozsah proudu: 0-30A (AC)
Maximální průměr měřeného vodiče: 12 mm
Zabudovaný vzorkovací odpor: 62 Ohm
Výstupní napětí střídavě: 0-1V AC
Delká kabelu: 1 m
Hmotnost: 45 g

Způsob zapojení čidla k LAN ovladači v3 naleznete v manuálu.
