Solar Controls Wattrouter ECO
Kód: E-550-07Detailní popis produktu

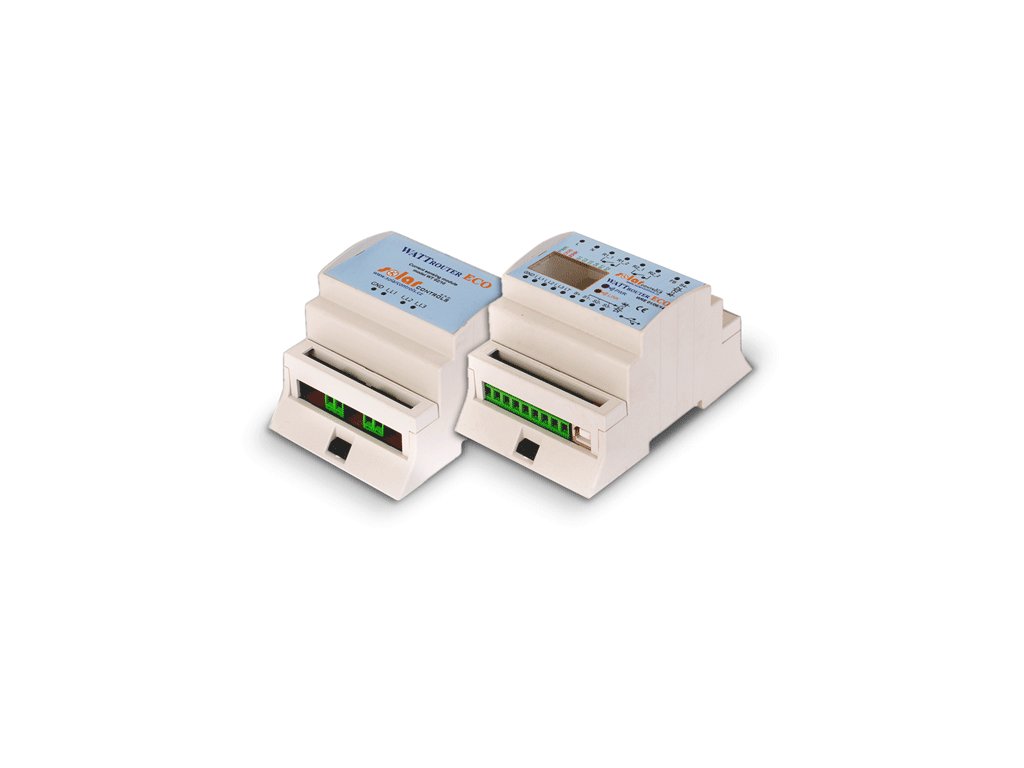

Regulátor a měřicí modul WATTrouter ECO
WATTrouter ECO je ideální volbou pro uživatele, kteří nechtějí do regulace přebytků investovat spoustu peněz a potřebují spolehlivý a funkční produkt.
WATTrouter ECO je programovatený regulátor pro optimalizaci vlastní spotřeby pro objekty s instalovanou fotovoltaickou elektrárnou.
Proudový rozsah měření je 3x20A, trvalého zatížení 3x40A. Po správné instalaci a nastavení, regulátor dokonale optimalizuje využití přebytků energie vyrobených pomocí vaší FVE. Návratnost zařízení dle výkonu FVE a možnostem využití vyrobené energie může být jen 4 měsíce!
WATTrouter ECO je naprosto bezhlučný, protože výkonové triaky známé z WATTrouteru CWx byly nahrazeny SSR výstupy, na které se připojují pasivně chlazené výkonové SSR relé. Jsou tedy k dispozici celkem 4 SSR výstupy. Tímto odpadají problémy s hlukem ventilátoru, prašností a dále s nutností opravy regulátoru, při případném poškození výkonových triaků zkratem. Výkonovou SSR lze dimenzovat podle proudové zatížitelnosti a možností chlazení.
WATTrouter ECO zajišťuje následující funkce:
Třífázové nepřímé měření velikosti proudu.
Jednofázová detekce napětí pro určení směru proudu na L1 a softwarová detekce pro určení směru proudu na L2 a L3.
Vyhodnocení činných výkonů v jednotlivých fázích pro stanovení přebytku vyrobené energie.
Regulace podle součtu výkonů (sumárního přebytku) ze všech tří fází nebo podle přebytku v každé fázi.
Spínání až 6 interních výstupů (2 reléových a 4 SSR výstupů) podle nastavitelných priorit.
Spínání až 6 bezdrátových výstupů podle nastavitelných priorit (pouze v případě použití modulu SCGateway)
Optimální využití přebytků z FVE v SSR výstupech proporcionálním synchronním spínáním ohmické zátěže v souladu s evropskými normami EN 61000-3-2 a EN 61000-3-3.
Velmi krátká průměrná dynamická odezva regulátoru (do 10 s)
Volitelný program CombiWATT pro spínání zátěží v kombinovaném režimu přebytek FVE + nízký tarif (vhodný především pro ohřev TUV a např. i pro bazénové filtrace).
Vstup pro signál nízkého tarifu (noční proud) pro funkci CombiWATT (kombinovaný režim provozu).
1 vstup pro připojení pulzního výstupu externího elektroměru, který může měřit jakékoli výkony, naměřené hodnoty jsou zobrazovány v aplikaci WATTconfig ECO.
Oddělený měřicí modul a regulátor pro snadnější instalaci do stávajících domovních rozvodů.
Software WATTconfig ECO pro MS Windows XP a vyšší zajišťuje komfortní nastavení a sledování činnosti regulátoru pomocí rozhraní USB.
Modul reálného času zálohovaného lithiovou baterií pro pokročilé řízení výstupů i funkce CombiWATT.
Časové plány pro výstupy.
Denní, týdenní, měsíční a roční statistiky výroby, přebytků a spotřeby (pouze s aktivovanou SW nadstavbou).
Režim PWM pro výstupy umožňující plynulou regulaci výkonu vhodných typů tepelných čerpadel, klimatizací nebo nabíječů baterií (pouze s aktivovanou SW nadstavbou).
Možnost aktualizace firmwaru.
Ke zprovoznění plynulé regulace spotřebiče (např. Bojler) podle přebytku, je u WATTrouteru ECO vždy nutné dokoupit alespoň jedno výkonové polovodičové relé - SSR.
Pro WATTrouter ECO jsou dále dostupné volitelné softwarové nadstavby. Ty zahrnují některé funkce, které lze nalézt ve standardním vybavení WATTrouteru M. Tyto volitelné funkce lze zakoupit dodatečně a aktivovat v regulátoru.
WATTrouter se skládá z měřícího modulu a vlastního regulátoru. Nastavení regulátoru se provádí z osobního počítače (notebook, mininotebook, popř. Stolní PC) pomocí USB rozhraní.
Technický list:
