Tinycontrol LAN-MOD-3F

Kód: NJSGWL0018
Neohodnoceno
3 354 Kč 2 771,90 Kč bez DPH
Skladem
Můžeme doručit do:
4.4.2024

Tinycontrol LAN-MOD-3F

Detailní informace

Detailní popis produktu

Tinycontrol LAN-MOD-3F

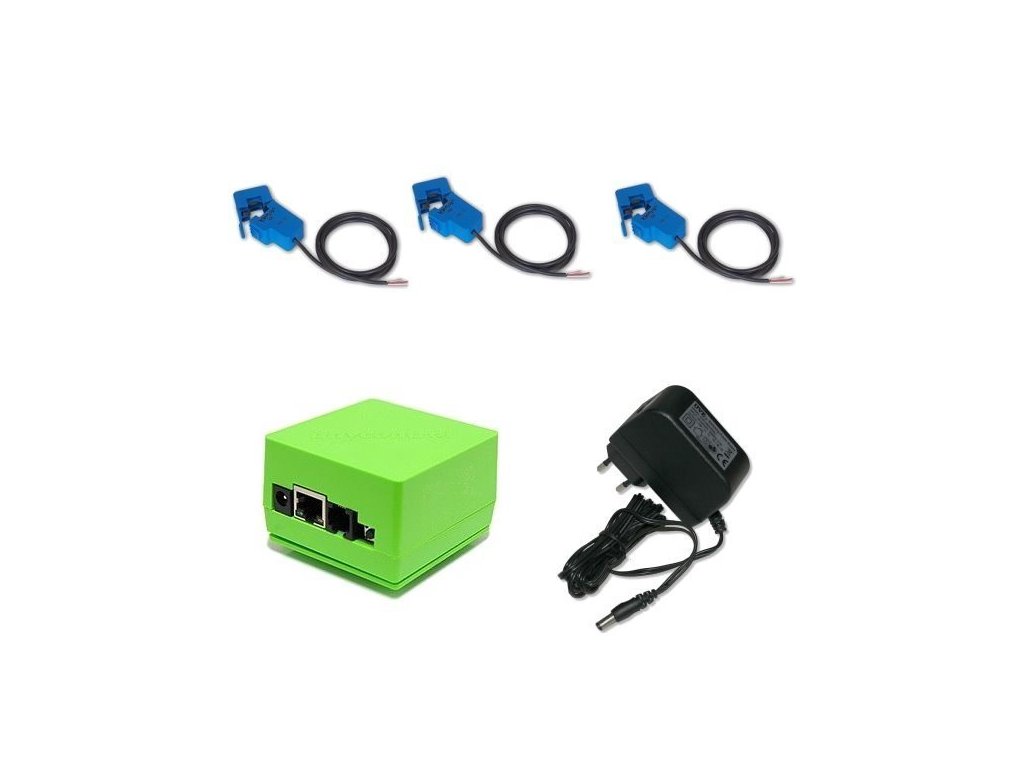

Sada obsahuje LAN ovladač, zdroj a 3proudové neinvazivní senzory pro měření výkonu a spotřeby na 3fázovém přívodu. Hodnoty lze odečítat přes internet a Android aplikaci.

LAN ovladač je chytré zařízení s možností připojení mnoha senzorů. Navíc je možné jej doplnit o GSM modul a nechat si zasílat hodnoty nebo změny hodnot formou SMS. Díky podpoře MQTT komunikace přes LAN to však není nezbytné a prohlížení grafů spotřeby máte k dispozici přes Internet a aktuální hodnoty i přes mobilní aplikaci pro telefony se systémem Android.
Je dodáván včetně kvalitního 24 V, 0,8 A zdroje.

Měření přes dodávané proudové senzory je nutné provádět pouze na jednom vodiči, a ne na celém kabelu, kde teče proud oběma směry.

Senzory se připojují na vstupy INPA1-4 a GND pro tyto vstupy.
Jsou dodávané včetně 3,5 mm jack konektoru (samec), který je možné ustřihnout v požadované délce nebo k LAN ovladači připojit 3,5 mm jack konektor (samice) se zapojením viz fotky.

Technické specifikace senzoru:

AC rozsah proudu: 0-30 A
Maximální průměr měřeného vodiče: 12 mm
Zabudovaný vzorkovací odpor: 62 ohm
Výstupní napětí střídavě: 0-1 V AC
Délka kabelu: 1 m
Hmotnost: 45 g

Způsob zapojení čidla k LAN ovladači v3 naleznete v manuálu.

Další informace k LAN ovladači:

Kromě toho je možné naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Vhodný pro mnoho aplikací muže být plánovač, který umožňuje zapnutí / vypnutí přístroje v určitý čas nebo na určité časové období. K dispozici je také výstup PWM pro ovládání osvětlení nebo elektrického motoru.



Hlavní změny oproti verzi V2:



  • nové analogové vstupy např pro měření proudu pomocí proudového transformátoru
  • UART rozhraní pro připojení externích modulů (ZigBee, Wi-Fi, Z-wave, LoRaWAN, SigFox atd.)
  • Kombinace stavu více vstupů na reakci výstupu
  • Moderní konfigurační prostředí



Příklady použití:



  • Automatická regulace topení, když teplota klesne nebo stoupne mimo nastavenou mez.
  • Zapnutí/vypnutí světel nebo jiných zařízení
  • Regulace závlahy/detekce zatopení
  • Zabezpečení na základě PIR čidla nebo detekce otevření dveří/oken



Základní vlastnosti



  • 4 analogové vstupy s přepínatelným ziskem - Měření napěti od 1 mV do 33 V , stejnosměrného proudu, střídavého proudu (přídavné senzory), termočlánky, snímače vzdálenosti, fotorezistory pro měření osvětlení a mnoho dalších. (12-bit převodník)
  • 2 analogové vstupy do 3,3 V - pro měření DC napětí a proudu (určeno pro senzory)
  • 1Wire a I2C vstup - 6x DS18B20 teplotní čidlo a 2x I2C čidlo např. AM2320
  • 4 logické vstupy
  • 1 relé (NC, NO, C)
  • 1 tranzistorový výstup, poskytuje napájecí napětí na výstupu, k ovládání zařízení s proudovým odběrem do 1 A
  • 4 tranzistorové (OC) výstupy pro spínací relé
  • 4 výstupy PWM
  • UART rozhraní pro komunikaci s externími zařízeními přes sériový port
  • Spolupráce s komunikačními moduly, jako LoRa, GSM a mnoho dalších
  • Měření teploty a napájecího napětí na desce
  • Moderní a pohodlné webové rozhraní, podpora java-script
  • Schopnost nahrát své vlastní webové stránky
  • Možnost konfigurace vlastního panelu, nahrát vlastní pozadí nastavení a zobrazovat potřebné údaje nebo tlačítka
  • Přihlášení jako správce - konfigurace nebo jako uživatel - zobrazení stavů
  • Logické operace AND, OR, NAND, NOR, XOR se vstupy a událostmi
  • SNMP, HTTP GET/POST, MQTT
  • Zařízení dálkového ovládání výstupu



ZÁKLADNÍ SPECIFIKACE

Napájecí napětí: 8-55 V
Příkon: 1 W
PoE: ano, pasivní
Rozhraní: Ethernet 10 Mbps
Relé: 10 A, 125 V AC
Pracovní teplota: -20 až +85 °C
Rozměry: 67 x 57 x 48 mm
Hmotnost: 45 g


LAN ovladač se dodává s instalačním boxem na DIN lištu.

Technická podpora.




Výrobce poskytuje pro zobrazení stavů a ovládání přes Internet cloudovou službu MQTT. Díky této službě lze bez nastavení routování spínat výstupy nebo sledovat stavy LAN ovladače v místní síti, ale provoz služby nelze garantovat. V případě využití MQTT služby lze také použít mobilní aplikaci viz související dokumenty níže. Je dostupná pro zařízení se systémem Android a umožňuje ovládat výstupy a sledovat stav a hodnoty vstupů jednoduše přes telefon.
