Tinycontrol LAN ovladač v2.5

Detailní popis produktu

Tinycontrol LAN ovladač v2.5

LAN ovladač s relé je jednoduché, ale inovativní zařízení. Toto zařízení slouží jako webový server, který zobrazuje různé druhy senzorů, a umožňuje dálkové ovládání až 5 výstupů.

Rozdíly oproti původní verzi v2.0:

• Možnost vyššího napájecího napětí do 55 V
• Výstupy OUT1-4 mohou pracovat v režimu Open Circuit
• PIN9 na konektoru IDE10-2 má pevně napětí 4,8 V

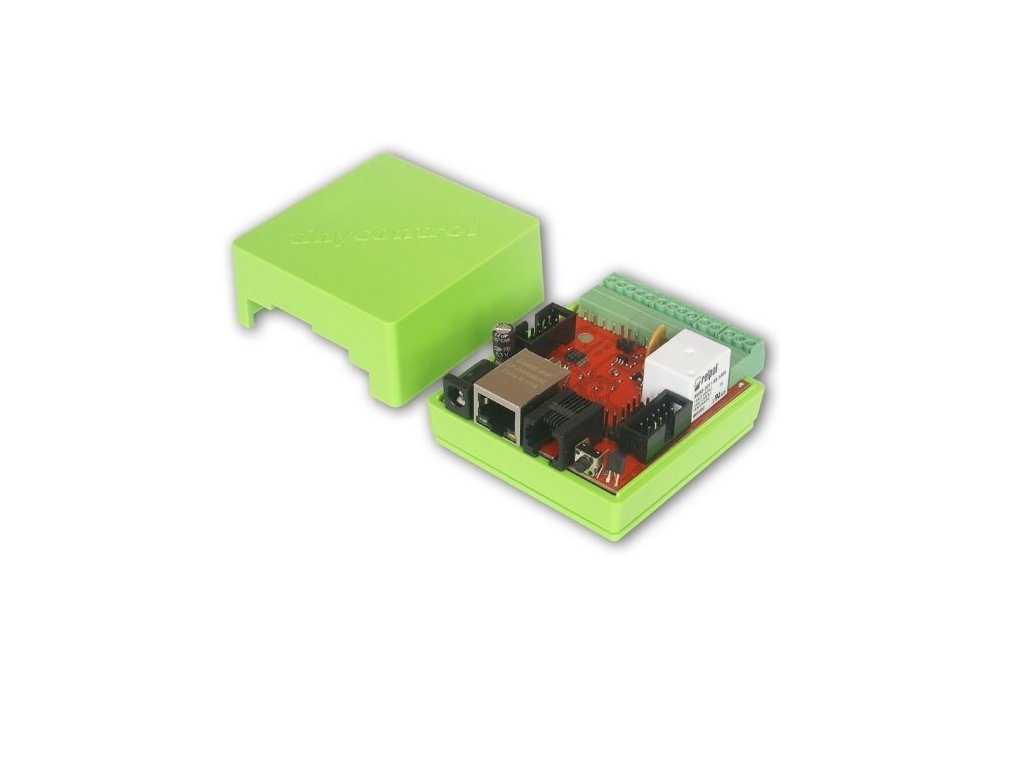

• Dodáván včetně krytu

Umožňuje naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Zařízení má funkci Watchdog - ping až 5 síťových zařízení s podmíněným ovládáním relé. Vhodný pro mnoho aplikací muže být plánovač, který umožňuje zapnutí/vypnutí přístroje v určitý čas nebo na určité časové období. K dispozici je také výstup PWM pro ovládání osvětlení nebo elektrického motoru.

Příklady použití:

ISP:
- Watchdog pro kontrolu připojení Ethernet a reset zařízení

Domácí automatizace:
- Automatická regulace topení, když teplota klesne nebo stoupne mimo nastavenou mez.
- zapnutí/vypnutí světel nebo jiných zařízení

Základní vlastnosti - hardware:

- 5 analogových vstupu: teploty, napětí a proudu a nepřímo dalších fyzikálních veličin
- Čtyři logické vstupy
- 1 relé (NC, NO, C)
- 4 výstupy pro spínací relé, tranzistory atd.
- možnost připojení další desky se 4 relé
- 1 PWM výstup 2,6 kHz až 4 MHz
- ochrana proti přepólování

Základní vlastnosti - software:

- Správa z webu nebo SNMP v2.
- aktualizace firmwaru pomocí TFTP protokolu
- Čtení dat v reálném čase bez nutnosti obnovení stránky
- možnost přepínání až 5 relé přímo z webu
- Plánovač (spínací výstupy na určitou dobu v průběhu týdne)
- Watchdog 5 IP zařízení *
- měření napětí, teploty a proudu z připojených senzorů
- Nastavení času ruční nebo podle NTP serveru
- automatické zasílání hodnoty a stavu čidel v určitých intervalech pomocí SNMP serveru
- Podporované protokoly: HTTP, SNMP, SMTP, SNTP, ICMP, DNS, DHCP.
- Podporované senzory: NTC1K B = 3950, KTY-84, PT1000, DS18B20
- Možnost propojení s webem thigspeak.com

* Funkce Watchdog je dostupná na jedné ze dvou řad FW - 2.xx. Více viz technická podpora: Funkce Watchdog pro Lan Ovladač

V balení je LAN ovladač s krytem, bez zdroje.

Napájení je možné dvěma zpusoby - klasickým jack zdrojem nebo POE injektorem. K LAN Module je možné pořídit originál krabičku - Indoor case.

Technické informace a další příklady k LAN ovladači

ZÁKLADNÍ SPECIFIKACE

Napájecí napětí: 8-55 V
Příkon: 1 W
PoE: ano, pasivní
Rozhraní: Ethernet 10Mbps
Relé: 10 A, 125 VAC
Pracovní teplota: -20 až +85 °C
Rozměry: 67 x 57 x 48 mm
Hmotnost: 45 g
